Selektivrufbuchse

(Kaiser 9015/40)

(Stabo xf4000, xf4012, xf4012n, xm5000, ...)
von innen (Belegungsseite)
vlnr,vonu, Nasen/Nuten befinden sich unten
  6-Pol-Nylon
Pin 1     Senden
(+ Diskriminator-Ausgang für AKE-FM Selekt)
Pin 2     Masse
Pin 3     zum Funkgeräte Lautsprecher
Pin 4     vom Ausgang des NF
Pin 5     Modulationseingang (Rufsignal)
Pin 6     12V+








Baycom
oder PC-Com

TNC 2

Datenstecker
z.B. für Kenwood

9 pol Sub - D DIN 5 pol
DIN 41524
6 pol Mini-DIN
(PS2)
Pin 1   Modulation Pin 1   Mod Pin 1   PKD / TXDaten
Pin 2 Pin 2   Masse Pin 2   Masse f. PKD
Pin 3   TX Pin 3   TX Pin 3   TX / PKS
    (Mikrofonsperre)
Pin 4 Pin 4   NF-Eingang
      (RX-Sig)
Pin 4   9k6 Daten
Pin 5   Empfang Pin 5 Pin 5   1k2 Daten
Pin 6   Masse   Pin 6   SQC (Rausch-
      sperrenausgang)
Pin 7
Pin 8
Pin 9







Albrecht

Albrecht

AE8000, AE6080, AE5180,
AE5150, AE5100, AE4180,
AE4100
AE 4002
AE 4200, 4300
Albr. Alpha 40
Albr. Phantom
Albr. Skyline
GDCH-Norm Stabo-Norm
NC518   6pol Japan NC514   4pol Japan
Pin 1   Modulation Stabo-Norm
Pin 2   RX Pin 1   Modulation
Pin 3 TX Pin 2   Masse
Pin 4   Up/Down Pin 3   RX
Pin 5   Masse Pin 4   TX
Pin 6 12V/DC !!
Up:    Pin 4 + 22k + Pin5
Down: Pin 4  + Pin 5









Alan/Midland

Alan

GDCH

Alan

Alan

48D / 78D / 78Plus
77 D80 / 18 Plus
Kaiser KA 480 / KA 780
Albrecht
Stabo
President
Alan
58D / 58E ALAN 28 D
ALAN 28 D 80
GDCH-Norm GDCH-Norm Stabo-Norm GDCH-Norm
NC518   6pol Japan NC518   6pol Japan NC514   4pol Japan NC518   6pol Japan
Pin 1   Modulation Pin 1   Modulation Pin 1   Modulation Pin 1   Modulation
Pin 2   RX Pin 2   RX Pin 2   Masse Pin 2   RX
Pin 3     PTT-TX Pin 3     PTT-TX Pin 3   RX Pin 3     PTT-TX
Pin 4     Up/Down Pin 4     Up/Down* Pin 4   PTT-TX Pin 4     Up/Down*
Pin 5     Masse Pin 5     Masse Pin 5     Masse
Pin 6     12V/DC !! Pin 6     12V/DC !! Pin 6     12V/DC !!
Up:    Pin 4 +  22k + Pin5
Down: Pin 4  + Pin 5
Up:    Pin 4 +  22k + Pin5
Down: Pin 4  + Pin 5



Alan Export

Alan

Alan

Alan

Alan

ALAN 54E ALAN 100 ALAN 18 / 27 / 48 /
4001
ALAN 87 / 88 / 555 /
8001 / S.Cheetah
DIN 5 pol
DIN 41524
DIN 5 pol
DIN 41524
Pin 1   Masse Pin 1  Mod Pin 1   Mod Pin 1   Masse
Pin 2   Masse Pin 2   VDC/PTT Pin 2   Masse Pin 2   Mod
Pin 3   PTT-TX Pin 3   Up/Down Pin 3   RX (Audio) Pin 3   PTT-TX
Pin 4   Mod Pin 4   Masse Pin 4   PTT-TX Pin 4   n. belegt
Pin 5   RX (Audio) Pin 5   RX (Audio)

Alan

Alan

Alan

ALAN 9001 ALAN 28 ALAN 560
Pin 1  Mod Pin 1  Mod Pin 1  Masse
Pin 2  Masse Pin 2  Masse

Pin 2  Mod (NF)

Pin 3  PTT-TX Pin 3  RX (Audio) Pin 3  PTT
Pin 4  Up Pin 4  PTT-TX Pin 4  n. belegt
Pin 5  Down Pin 5  Up/Down Pin 5  Up
Pin 6  VDC Pin 6  Down





Danita

Danita

Danita 240
Danita 1240
Danita 1540
NC 514   4pol Japan DIN 5 pol
DIN 41524
Pin 1   Masse Pin 1   Modulation
Pin 2   Modulation Pin 2   Masse
Pin 3   TX Pin 3   TX
Pin 4   RX Pin 4   unbelegt
Pin 5   Pin 5   RX
Pin 6   Pin 6











DNT

DNT

DNT

DNT

Zirkon / Saphir /
Meteor / Zirkon 80 /
Saphir 80 /
Meteor 8012
dnt Formel 1 Zirkon / Strato 1 /
Contact (u. baugl.)

Coupe
Cockpit
Scanner
Carat
Strato I / plus
dnt Kurier 5040
GDCH-Norm
6pol Modularstecker DIN 5 pol
DIN 41524
DIN 8pol
DIN 45326
NC518   6pol Japan
Pin 1   Modulation Pin 1   Masse Pin 1   Modulation Pin 1     Modulation
Pin 2   RX Pin 2   Masse Pin 2   constant Audio Pin 2     RX
Pin 3   TX Pin 3   PTT Pin 3   TX Pin 3     TX
Pin 4   5V/DC Pin 4   Modulation Pin 4   Masse Pin 4     Up/Down*
Pin 5     Pin 5   RX Pin 5   Squelch Pin 5     Masse
Pin 6   Masse Pin 6   Up/Down Pin 6     12V/DC !!
  Pin 7   6V DC
Pin 8   12V/DC !!!
  Up:     +6  auf Pin6
Down: GND auf Pin6
Up:    Pin 4 +  22k + Pin5
Down: Pin 4  + Pin 5







GDCH

NC518   6pol Japan
GDCH-Norm
Pin 1     Modulation
Pin 2     RX
Pin 3     TX
Pin 4     Up/Down*
Pin 5     Masse
Pin 6     12V/DC !!
Up:    Pin 4 +  22k + Pin5
Down: Pin 4  + Pin 5











Maas

Giant KX 8012
NC518   6pol Japan
GDCH-Norm
Pin 1   Modulation
Pin 2   RX
Pin 3   TX
Pin 4   Up/Down
Pin 5   Masse
Pin 6   ?V/DC !!!
Up:    Pin 4 +  22k + Pin5
Down: Pin 4  + Pin 5











Kaiser

Kaiser

Kaiser

Kaiser

Kaiser

KA 9014 Kaiser 9040
Kaiser 9015/40
Kaiser 9050
Kaiser KE 9018
KA 480
KA 780
KF 9000
KA 9012 L
KA 480
KA 780
NC 514   4pol Japan NC518   6pol Japan DIN 5 pol
DIN 41524
NC518   6pol Japan
Stabo-Norm Kaiser-Norm   GDCH-Norm
Pin 1   Modulation Pin 1   Masse Pin 1   Modulation Pin 1   TX Pin 1   Modulation
Pin 2   Masse Pin 2   Modulation Pin 2   RX Pin 2   -  Pin 2   RX
Pin 3   RX Pin 3   TX Pin 3   TX Pin 3   Masse Pin 3   TX
Pin 4   TX Pin 4   RX Pin 4   Masse Pin 4   Modulation Pin 4   Up/Down*
  Pin 5     Pin 5     Pin 5   Masse
  Pin 6     Pin 6   12V/DC !!
Up:     Pin 4 +  22k + Pin5
Down: Pin 4 + Pin 5











Pan

PCM 8112 / PCM 80 / Mini Top 8012
NC518   6pol Japan
GDCH-Norm
Pin 1   Modulation
Pin 2   RX
Pin 3   TX
Pin 4   Up/Down
Pin 5   Masse
Pin 6   ?V/DC !!!











President

President

President

George / Herbert Lincoln Lincoln
NC518
6pol Japan
NC516
5pol Japan
(ACC Stecker)
GDCH-Norm
Pin 1   Modulation Pin 1 Modulation Pin 1  NF out
Pin 2   RX Pin 2 Masse Pin 2  Masse
Pin 3   TX Pin 3 TX Pin 3   nicht belegt
Pin 4   Up/Down Pin 4 Pin 4   PA
Pin 5   Masse Pin 5 Pin 5
Pin 6   12V/DC !!! Pin 6   nicht belegt
Pin 7   interner LS
Pin 8
Pin 9   CW-Taste
v links n rechts
v oben n unten
(normalerweise ist Pin 1
mit Pin 7 gebrückt











Stabo

Stabo

Stabo

xm 3000er Reihe
xm/xf 4000er Reihe
xm 5000er Reihe

Astracom

verschiedene PAN-Geräte,
Team-Geräte, WIPE-Geräte,

Stabo xm 7082 DTMF Magnum
Stabo-Norm   Kaiser-Norm
NC514 4pol Japan NC518 6pol Japan NC514 4pol Japan
Pin 1   Modulation Pin 1   Modulation Pin 1   Masse
Pin 2   Masse Pin 2   RX Pin 2   Mic
Pin 3   RX Pin 3   TX Pin 3   TX
Pin 4   TX Pin 4   Steuerfunk. Pin 4   RX
  Pin 5   Masse
  Pin 6   12 Volt DC !!!











Team

Team

Team

Superstar Compact 4012 / TS 1000 /
Selcom 8012 /
Memory 8012 / TransCom
Team Checker 40
NC514   4pol Japan NC518   6pol Japan
Stabo-Norm
Pin 1   Modulation Pin 1   Modulation Pin 1   frei
Pin 2   Masse Pin 2   RX Pin 2   5V/DC
Pin 3   RX Pin 3   TX Pin 3   TX
Pin 4   TX Pin 4   Up/Down Pin 4   Modulation
  Pin 5   Masse Pin 5   RX
  Pin 6   12V/DC !!! Pin 6   Masse
    Pin 7   Up/Down
    Pin 8   Scan











Ranger Communications
RCI 2950

Sommerkamp TS2000

NC518   6pol Japan

Pin 1     Masse
Pin 2     Modulation
Pin 3     TX
Pin 4     RX
Pin 5     Up
Pin 6     Down

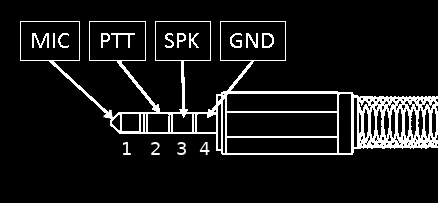

4pol Klinke 3,5mm

Papagei/Repeaterbox

4pol Klinke 3,5mm

DJ-G7

2pol Klinke 3,5mm

Alinco/Icom

3pol Klinke 2,5mm

Alinco/Icom

4pol-Klinke - (von der Spitze gezählt) 4pol-Klinke - (von der Spitze gezählt) 4pol-Klinke - (von der Spitze gezählt) 4pol-Klinke - (von der Spitze gezählt)

Pin 1     MIC/Modulation Pin 1     Spk/Lautsprecher Pin 1     Spk/Lautsprecher Pin 1     MIC/Modulation (PTT: 10k to GND)
Pin 2     TX Pin 2     3.3V Pin 2     GND/Masse Pin 2     3.3V
Pin 3     Spk Pin 3     MIC/Modulation   Pin 3     GND/Masse
Pin 4     GND/Masse Pin 4     GND/Masse














Quelle: GDCH -Norm GDCH Norm, die Norm des Steckers - Schwachsinn! G - Gesellschaft D - Deutscher C - CB H - Hersteller Somit ist das Anshlussschema zahlreicher Gerätehersteller, sie vereinigten sich und belegen ihre Mikros, ihre Mikrofonbuchsen nach dieser Norm. Diese GDCH Normung sieht wie folgt aus: PIN 1 - Mikrofon, Modulation; PIN 2 - Empfang, RX, Lautsprecher; PIN 3 - Senden, TX, PTT; PIN 4 - Steuerfunktionen, Up/ Down; PIN 5 - Masse, Ground; PIN 6 - Stromversorgung (+12V);
